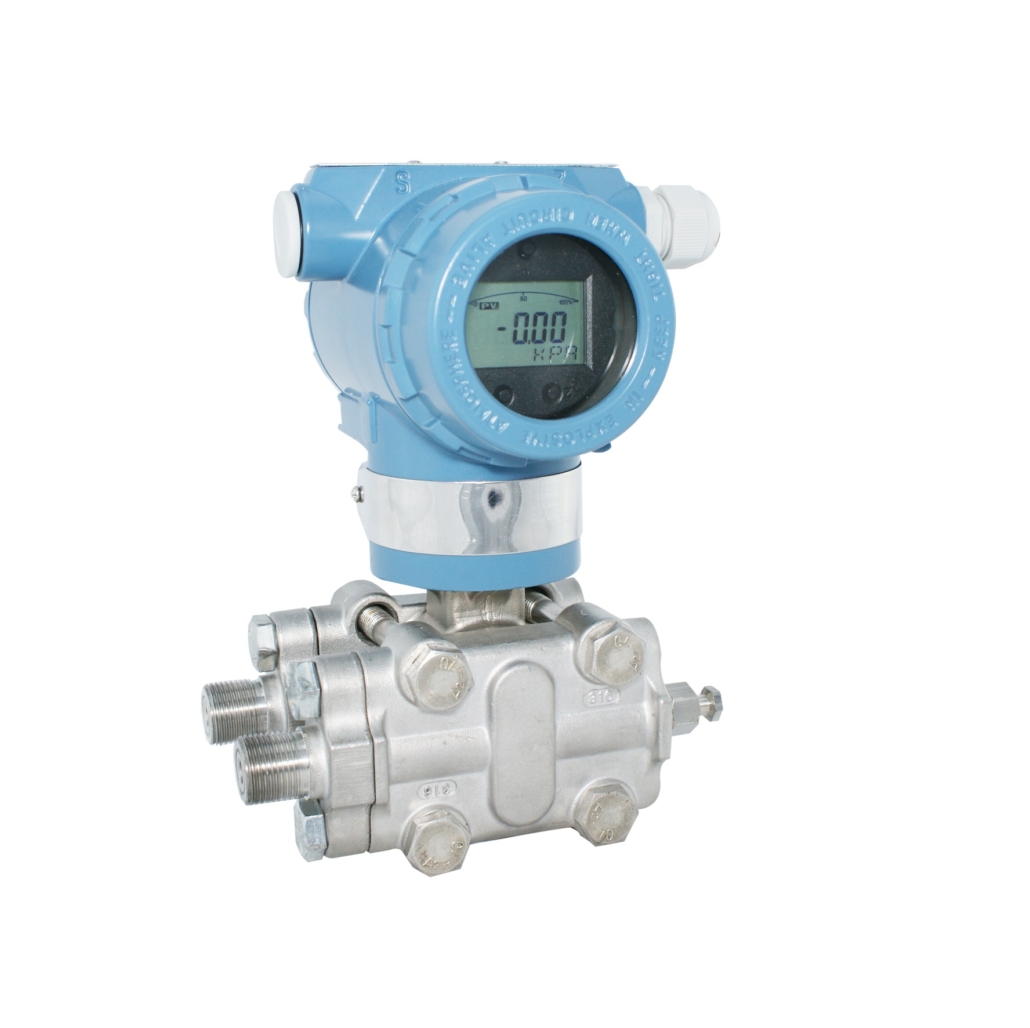

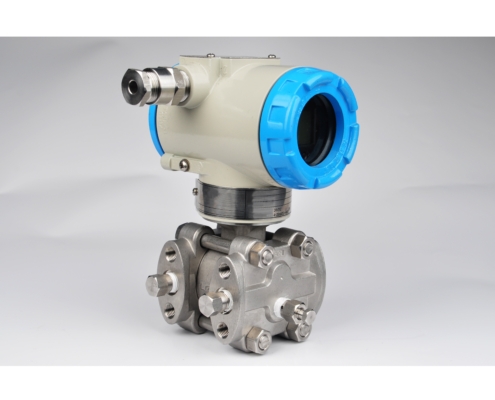

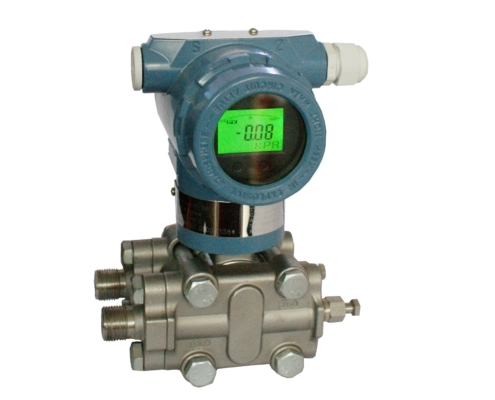

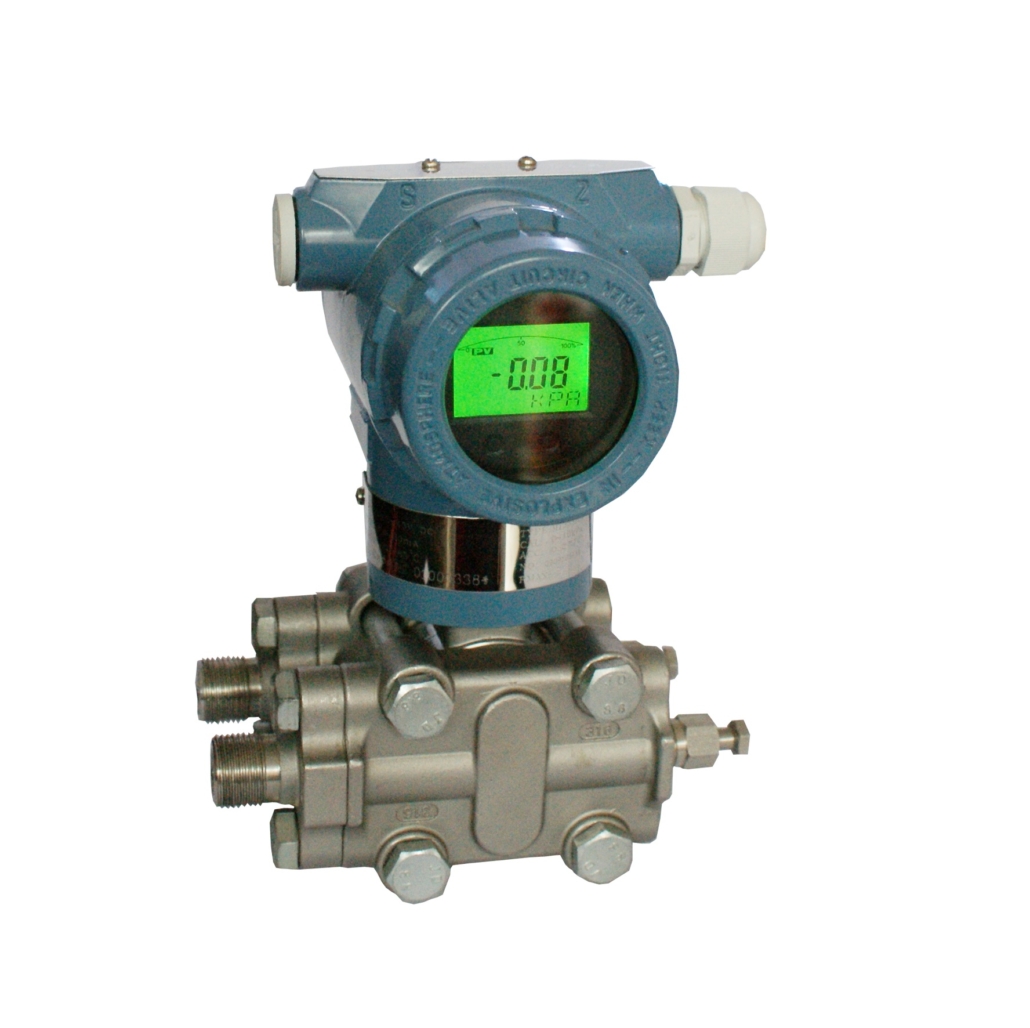

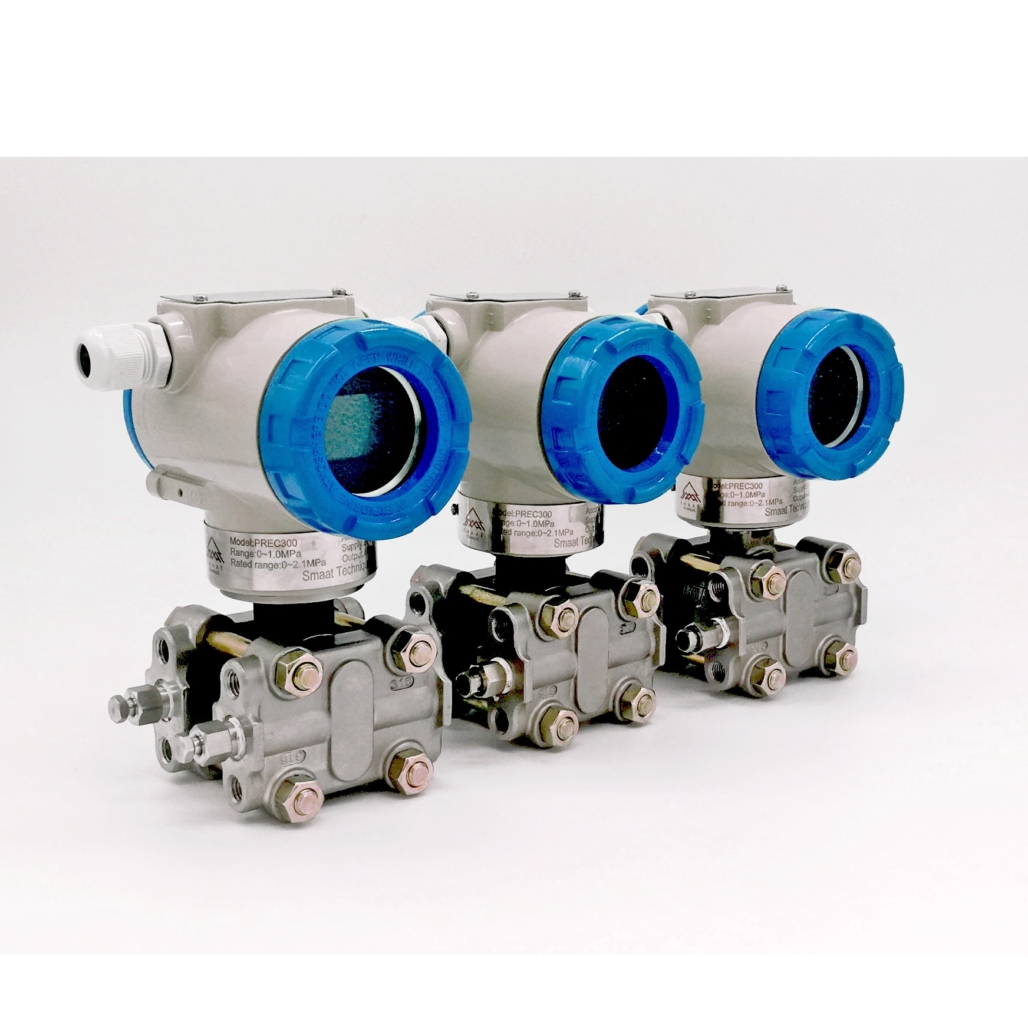

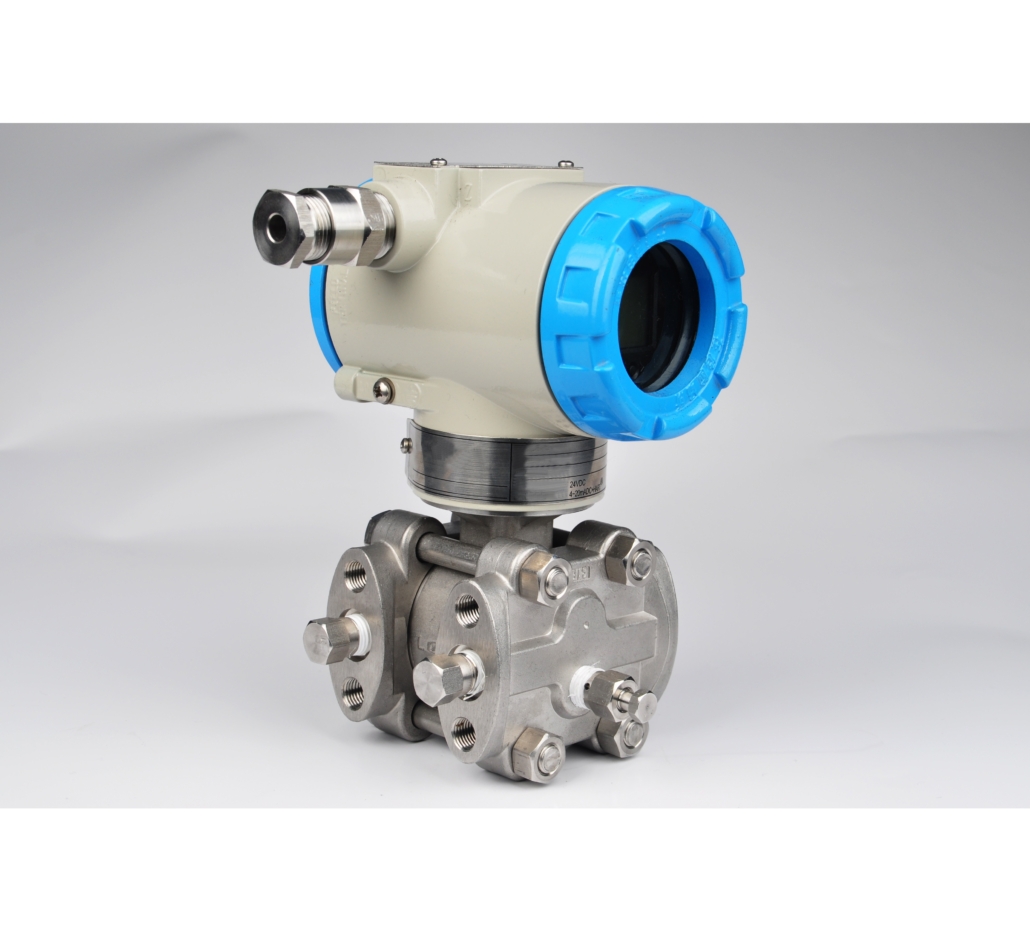

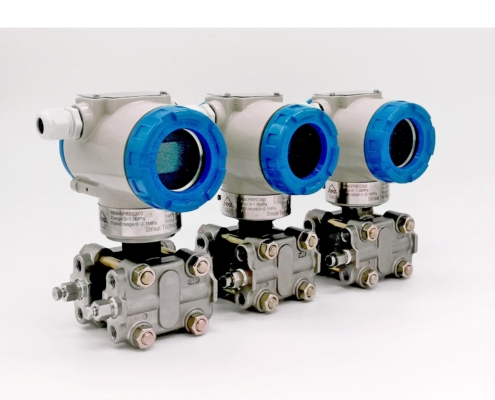

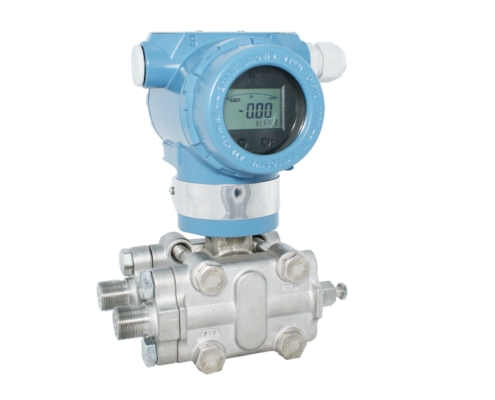

Le transmetteur de pression PREC 100 est basé sur la technique capacitive. La pression exerce sur la membrane d’isolation, ce qui fait que le liquide de remplissage déforme la membrane centrale, qui change alors la capacitance. Ce signal de capacitance est converti au signal courant ou HART.
Le PREC 100 est conçu pour mesurer les pressions relative, différentielle et absolue.
| PARAMETRES TECHNIQUES Transmetteur de pression capacitif PREC 100 |
|
|
| Modes de pression |
Relatif, différentielle, absolu |
| Plages de mesure |
Pression relative : 0-1.25 mbars à 400 bars |
|
Pression absolue : 0-13 mbars à 68,9 bars |
|
Pression différentielle : 0-13 mbars à 68,9 bars |
| Echelle de mesure |
40:1 (électronique numérique) |
| Zone morte |
≤ 0,1% |
| Dérive de température |
Zéro : 0,5% PE / 50°C |
|
Span : 0,7% PE / 50°C |
| Précision |
± 0,075%, ± 0,1%, ± 0,25%, ± 0,5% |
| Stabilité |
± 0,1% / an |
| Température de service |
-25 à 85°C par défaut, haute température en option |
| Alimentation électrique |
12 à 45 VCC (24 VCC est conseillé) |
| Signal de sortie |
4-20 mA / HART |
| Charge de sortie |
50 Ω |
| Résistance d’isolement |
>100 MΩ/50 V |
| Damping |
Réglable entre 0,1 s et 16 s |
| Connexion électrique |
M20 * 1,5 par défaut, d’autres filetage sur demande |
| Protection |
IP65 par défaut, IP66 en option |
| Affichage & programmation |
LCD |
| ATEX |
Exia II CT6 |
|
Exd II BT4 |
| Matériaux |
Boîtier en fonte d’aluminium à faible teneur de cuivre |
|
Revêtement en epoxy poudre ou en polyuréthane |
|
Capteur en Inox 316L, monel, Hastelloy C |
| Brides |
Inox 304 par défaut, Inox 316L en option |
| Vanne d’épurge / évent |
Inox 304, Inox 316L en option |
