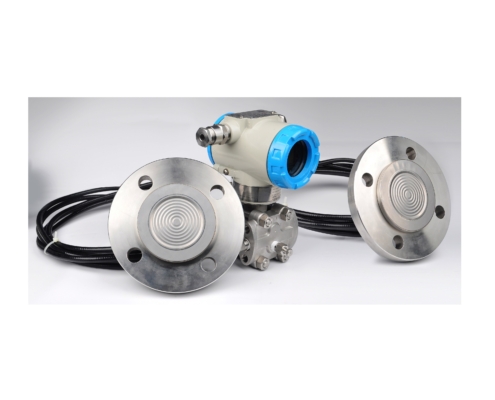

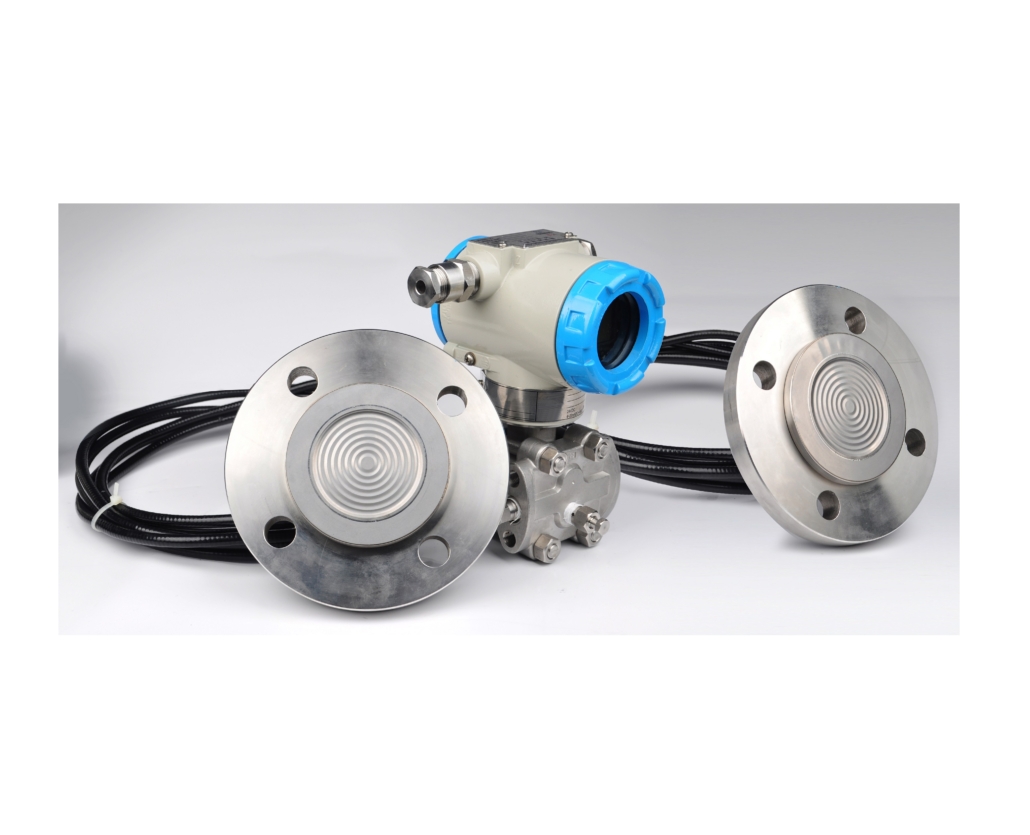

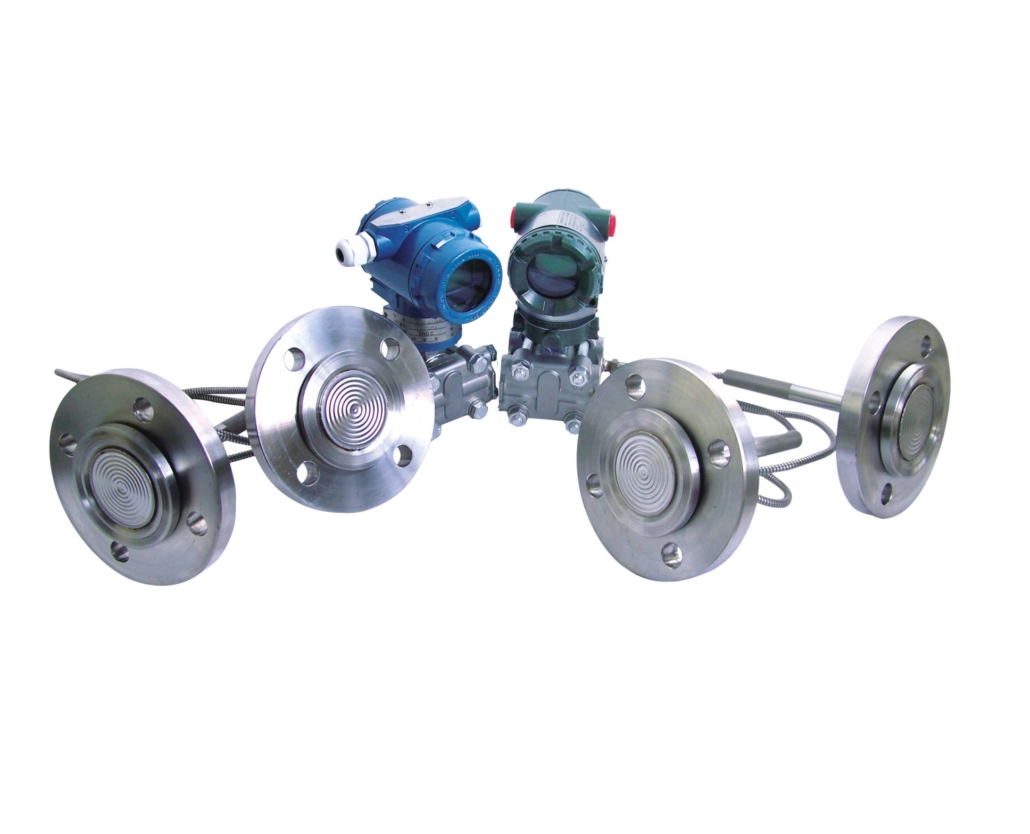

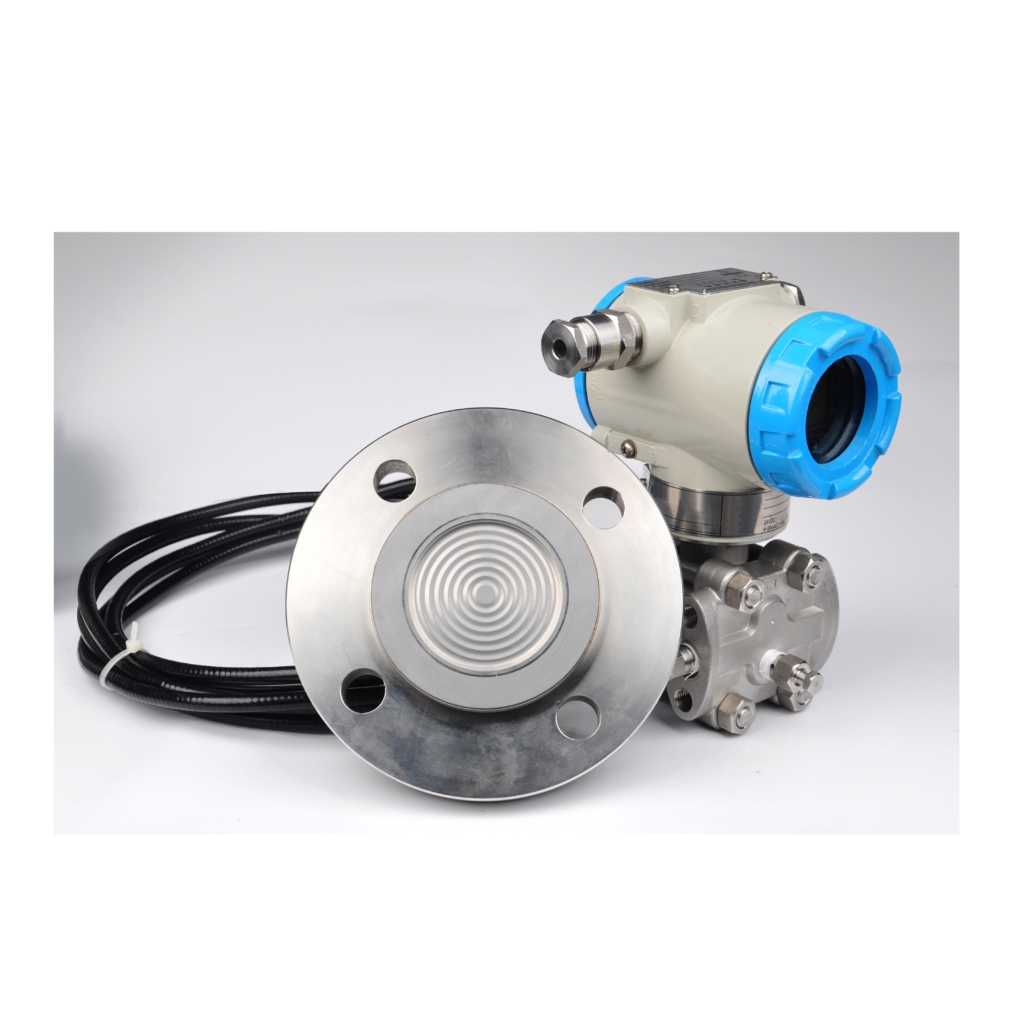

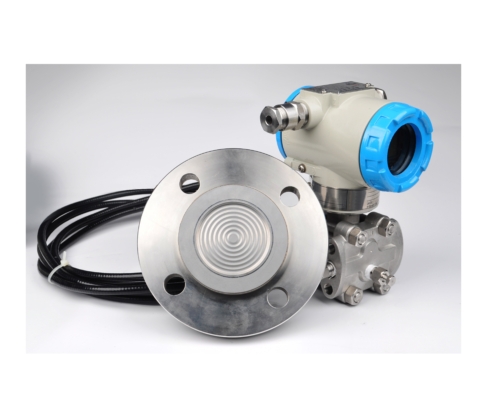

Transmetteur de pression PREC400
| Tpye | Transmetteur de pression capacitif |
| Application | Mesure de niveau |
| Matériel | Boîtier en fonte d’aluminium
Capteur au choix selon besoin |
| Couleur | Personnalisable |
| Marque | SMAAT |
| Modèle | PREC400 |
Spécification
Avec une cellule de mesure métallique, les transmetteurs de pression PREC 400 sont dédiés à la mesure de la pression relative du liquide.
Ce modèle est basé sur la technique capacitive. La pression exerce sur la membrane d’isolation, ce qui fait que le liquide de remplissage déforme la membrane centrale, qui change alors sa capacitance. Ce signal de capacitance est converti au signal courant ou HART.
Le raccord de process est accompli par un bride du standard ANSI par défaut.
| PARAMETRES TECHNIQUES Transmetteur de pression capacitif PREC 300 | |
| Modes de pression | Relatif |
| Plages de mesure | 0-60 mbars à 200 bars |
| Echelle de mesure | 40:1 (électronique numérique) |
| Dérive de température | Zéro : 0,5% PE / 50°C |
| Plage de mesure : 0,7% PE / 50°C | |
| Précision | ± 0,075%, ± 0,1%, ± 0,25%, ± 0,5% |
| Stabilité | ± 0,1% / an |
| Température de service | -25 à 85°C par défaut, haute température en option |
| Alimentation électrique | 12 à 45 VCC (24 VCC est conseillé) |
| Signal de sortie | 4-20 mA / HART |
| Charge de sortie | 50 Ω |
| Résistance d’isolement | >100 MΩ/50 V |
| Damping | Réglable entre 0,1 s et 16 s |
| Connexion électrique | M20 * 1,5 par défaut, d’autres filetage sur demande |
| Protection | IP65 par défaut, IP67 en option |
| Affichage | LED avec multiple paramètres |
| Raccordement process | M20 * 1,5, G1/2, et d’autres sortes de filetage sur demande |
| ATEX | Exia II CT6 |
| Exd II BT4 | |
| Matériaux | Boîtier en fonte d’aluminium à faible teneur de cuivre |
| Revêtement en époxy poudre | |
| Capteur en Inox 316L | |
